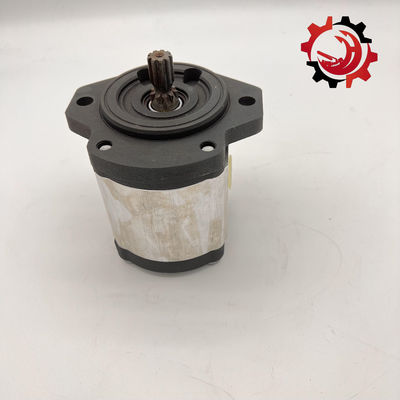

1515500013 Pompa Gir Digunakan Dalam Truk Pompa Beton Untuk Sany Zoomlion Xugong

1515500013 Pompa Gir Digunakan Dalam Truk Pompa Beton Untuk Sany Zoomlion Xugong

Deskripsi Produk/Fitur:


Pompa gir adalah pompa berputar yang tergantung pada perubahan volume kerja dan gerakan yang terbentuk antara silinder pompa dan mesin meshing untuk mengangkut cairan atau menekannya.tubuh pompa dan penutup depan dan belakang dari dua Ruang tertutup, ketika gigi berputar, volume ruang di sisi gigi off dari kecil ke besar, membentuk vakum, inhalasi cairan,volume ruang di sisi mesh gear dari besar ke kecil, dan cairan ditekan ke dalam pipa. rongga hisap dan rongga pembuangan dipisahkan oleh garis meshing dari dua gigi.Tekanan di outlet pompa gigi sepenuhnya tergantung pada resistensi di outlet pompa.

Karakteristik struktural
(1) Struktur sederhana, harga murah;
(2) Permintaan kerja yang rendah dan aplikasi yang luas;
(3) Penutup ujung dan setiap alur gigi dari gear membentuk sejumlah rongga kerja tertutup tetap, yang hanya dapat digunakan sebagai pompa kuantitatif.

Gear mengadopsi tingkat maju internasional dari teknologi baru pada tahun 1990-an - busur sinus kurva busur gigi ganda.Keuntungan yang paling menonjol adalah bahwa permukaan profil gigi tidak geser relatif selama gear meshing, sehingga permukaan gigi tidak memiliki keausan, berjalan keseimbangan, tidak ada fenomena cairan terperangkap, kebisingan rendah, umur panjang dan efisiensi tinggi.yang membuat pompa gigi memasuki bidang baru dalam desain, produksi dan penggunaan.
Pompa ini dilengkapi dengan katup keselamatan tekanan diferensial sebagai perlindungan atas beban, dan tekanan balik total katup keselamatan adalah 1,5 kali tekanan debit nominal pompa.Hal ini juga dapat disesuaikan dalam kisaran tekanan pembuangan yang diizinkan sesuai dengan kebutuhan aktualNamun, katup keselamatan ini tidak dapat digunakan untuk kerja jangka panjang dari katup pengurangan tekanan, dan katup pengurangan tekanan dapat dipasang secara terpisah jika diperlukan.
Segel ujung poros pompa dirancang dalam dua bentuk, satu adalah segel mekanis, yang lainnya adalah segel pengemasan, yang dapat ditentukan sesuai dengan penggunaan spesifik dan persyaratan pengguna.

Klasifikasi pompa
Sejauh komponen inti yang bersangkutan, pompa gear terutama terdiri dari pompa gear garis normal umum dan pompa gear busur melingkar.Pompa gear garis normal yang umum lebih tahan lama daripada pompa gear busur melingkar, dan pompa gear busur melingkar memiliki struktur khusus, transmisi media bersih, kebisingan rendah, umur panjang, dan masing-masing memiliki keuntungannya sendiri.
Karakteristik kerja
Keuntungan: struktur sederhana dan kompak, ukuran kecil, berat ringan, proses yang baik, harga murah, penyerapan diri yang kuat, tidak sensitif terhadap polusi minyak, kisaran kecepatan yang besar, ketahanan beban dampak,pemeliharaan yang mudah, pekerjaan yang dapat diandalkan.
Kelemahan: ketidakseimbangan gaya radial, pulsasi aliran besar, kebisingan keras, efisiensi rendah, interchangeability bagian yang buruk, tidak mudah diperbaiki setelah keausan, tidak dapat digunakan sebagai pompa variabel.

Fenomena pengangkutan minyak
Alasan: Minyak hidraulik dalam proses operasi pompa gir involute, karena volume tertutup di persimpangan gir berubah seiring waktu,sering sebagian dari minyak hidrolik disegel antara gigi, seperti yang ditunjukkan dalam Gambar 2, disebut fenomena minyak terperangkap, karena minyak hidrolik tidak dapat dikompresi akan membuat gigi eksternal menghasilkan getaran dan kebisingan yang besar,mempengaruhi operasi normal sistem.
Langkah-langkah: alur pengungkapan dibuka pada pelat penutup depan dan belakang atau lengan terapung dan prinsip pengaturan alur pengungkapan adalah:jarak antara kedua slot adalah volume penutupan minimum, dan volume penutupan dihubungkan dengan ruang tekanan minyak dari besar ke kecil dan ruang hisap minyak dari kecil ke besar.

Fenomena kebocoran
Kebocoran dari pompa gigi besar, dan jalur kebocoran dari gigi mesh eksternal adalah tiga titik berikut: satu adalah celah atas gigi, diikuti oleh celah pengukuran,dan yang ketiga adalah celah mesh.
Di antara mereka, kebocoran akhir adalah besar, menyumbang 80% -85% dari total kebocoran, ketika tekanan meningkat, yang pertama tidak akan berubah, tetapi penyimpangan terakhir meningkat,penyebab utama kebocoran pompa gigi eksternal, efisiensi volume rendah, sehingga tidak cocok untuk digunakan sebagai pompa tekanan tinggi.
Solusi: Kompensasi celah ujung mengadopsi langkah-langkah keseimbangan tekanan statis, menambahkan bagian kompensasi antara gigi dan pelat penutup, seperti lengan terapung dan pelat sisi terapung.

Fenomena ketidakseimbangan kekuatan
Sisi kanan adalah ruang tekanan minyak, sisi kiri adalah ruang hisap minyak, tekanan dari kedua ruang tidak seimbang; Selain itu,tekanan kamar tekanan minyak menurun karena kebocoran ujung gigi. Dua tekanan yang tidak seimbang bertindak pada gigi dan tekanan tidak seimbang radial poros, semakin tinggi tekanan minyak, semakin besar kekuatan, mempercepat pemakaian bantalan, mengurangi umur bantalan, membuat poros membengkok,meningkatkan ujung gigi dan lubang poros poros.

Langkah-langkah pencegahan: Gunakan tangki penyeimbang tekanan atau kurangi ruang minyak tekanan.
Bentuk segel
1Segel mekanis
2. Tiga lapisan dengan segel rongga minyak
3. Segel satu lapisan
4Setiap bentuk penyegelan perlu ditentukan sesuai dengan tekanan masuk yang berbeda dan kinerja penyegelan.
